Detalhes do produto:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificação: | Certification |
| Destacar: | Máquina de solda Handheld portátil,Máquina de soldadura Handheld do ponto dos SS,Máquina de soldadura portátil do ponto 100KVA |
||
Descrição do produto

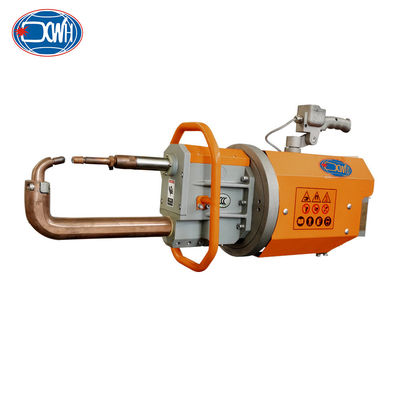

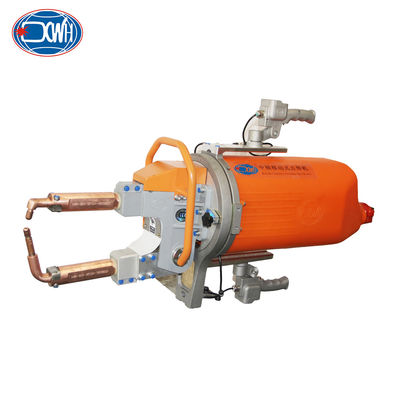

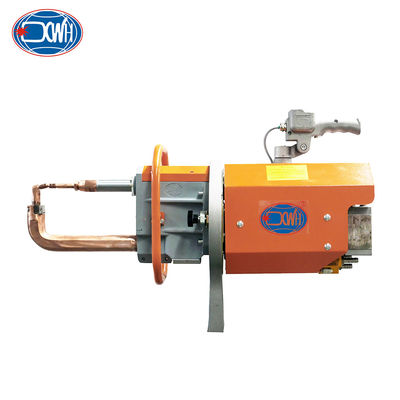

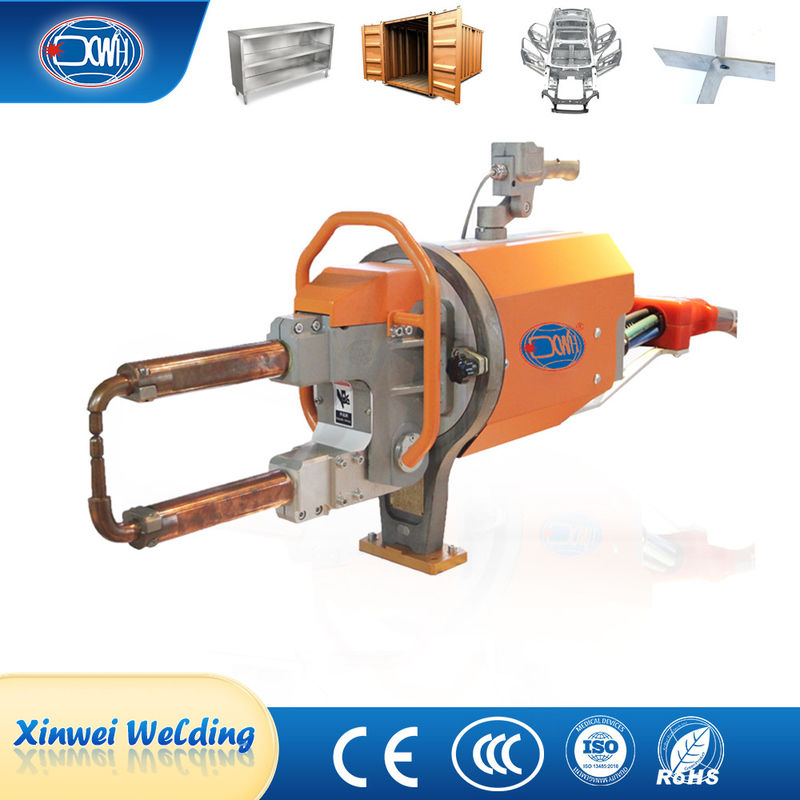

A máquina de soldagem por ponto portátil integra dispositivos relacionados, tais como transformadores de soldagem, cilindros, válvulas solenoides, distribuidores de água e gás, anéis rotativos e hastes de suspensão, sistemas de balanço,e alças de comandoAo ajustar o tamanho do tiristor (IGBT) através de um controlador, a corrente de saída do transformador pode ser ajustada para satisfazer os requisitos das especificações de solda.
| Artigo/modelos | Unidade | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potência a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente máxima de curto-circuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensão de descarga secundária | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltagem a 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distância entre os braços | MM | 120 a 280 | 100 a 300 | 120 a 128 | 100 a 300 | 120 a 280 | 100 a 300 |
| Max.força nos eléctrodos | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.correção | MM | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 |
| Comprimento máximo do braço | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Fluxo de água de arrefecimento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1) Os salpicamentos no processo de soldagem são muito reduzidos, melhorando a qualidade da soldagem e purificando o ambiente de soldagem.
2) Design modular integrado, o sistema de controle de soldagem tem desempenho estável, alta confiabilidade e baixa taxa de falha de soldagem.
3) O transformador adota o tipo de frequência média, que cumpre os padrões internacionais.Equipado com função de protecção contra o sobreaquecimento, alta eficiência, baixa perda magnética, alta potência de saída e alta taxa de utilização da rede.
4) Adopção de uma válvula proporcional para controlar a pressão do cilindro da pinça de solda, garantindo um controlo preciso.
5) Amplamente utilizado na solda de chapa de alta resistência, alumínio, metal galvanizado e outros materiais metálicos.
Aplicação:
A máquina de soldagem por ponto portátil é amplamente utilizada na fabricação de automóveis, manutenção, eletrodomésticos, portas e janelas, agricultura,Indústrias siderúrgicas de construção e outras indústrias metalúrgicas.
Princípio de Soldadura da Soldadura de Resistência Elétrica
A solda é pressionada entre dois elétrodos de coluna e aquecida por eletricidade, de modo que a solda derrete no contato e forma uma pepeta.a solda é solidificada e cristalizada sob pressão para formar um ponto de solda densoA soldagem por pontos é adequada para a soldagem de placas finas (lap) e barras de aço. É amplamente utilizada na produção de automóveis, aeronaves, eletrônicos, instrumentos e necessidades diárias.
Processo de solda
O processo de trabalho principal da máquina de soldagem por ponto portátil é composto por quatro procedimentos básicos: pressurização, soldagem, manutenção e repouso, podendo ser adicionados procedimentos adicionais, se necessário.
Estruturas gerais
Armas de eléctrodos múltiplos
Utilização e instalação
Imagens
