Detalhes do produto:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificação: | CE |
| Destacar: | Máquina de soldadura por ponto horizontal,Máquina de soldadura de folhas galvanizadas,Máquina de soldadura de pontos de projecção galvanizada |
||
Máquina de soldadura por projecção de folhas galvanizadas
Descrição do produto
Princípio de acção da máquina de solda de folhas de metal: pressionar o botão de arranque e a acção do equipamento será completada pelo controlador de solda sem intervenção manual.Até que o ponto de solda esteja concluído. Cada cabeça de soldagem completa a soldagem de projeção de 4 pontos de soldagem. Um total de 8 protuberâncias foram soldadas em um processo de aperto. Fácil de garantir a qualidade de soldagem de cada ponto de soldagem.A pressão de soldagem e a corrente de soldagem de cada cabeça de soldagem são ajustáveis de forma independente.
A direcção de movimento de cada cabeça de soldadura é horizontal e os pontos de soldadura transversais podem ser soldados.alcançar uma soldagem eficiente quando a instalação é inconveniente.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidade de solda Aço A3 | MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vantagens
1O corpo é concebido para resistência a choques, resistência sísmica e alta rigidez, e é finamente trabalhado para satisfazer a instalação e a resistência à carga de cada componente.Várias costelas de reforço foram soldadas dentro da estrutura para garantir a rigidez do equipamento e a deformação mínima durante o processo de soldagem, assegurando a estabilidade da solda e a segurança da utilização manual.
2O elétrodo superior é pressurizado por um cilindro de pressão gás-líquido, tornando o ajuste de pressão conveniente e preciso.
3O reservatório de reserva de ar dedicado para máquinas de solda é benéfico para reduzir a flutuação da pressão de solda e garantir a estabilidade da força de solda;
4O elétrodo superior move-se horizontalmente para a frente e para trás, e o curso de soldagem e o curso de operação da peça de trabalho são independentes, enquanto o elétrodo inferior é fixo; fácil de operar.

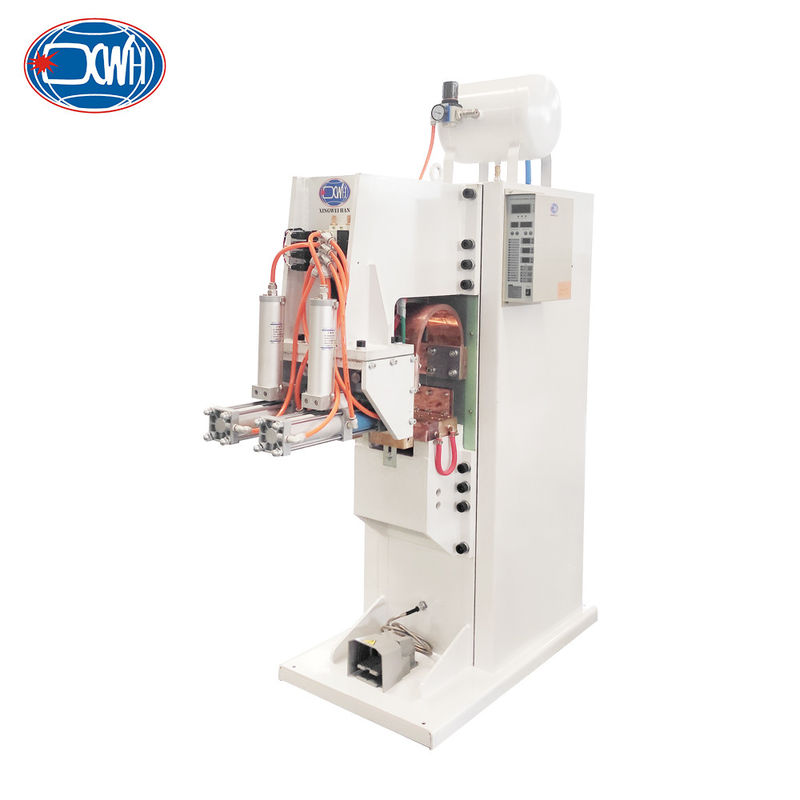

Estrutura do produto

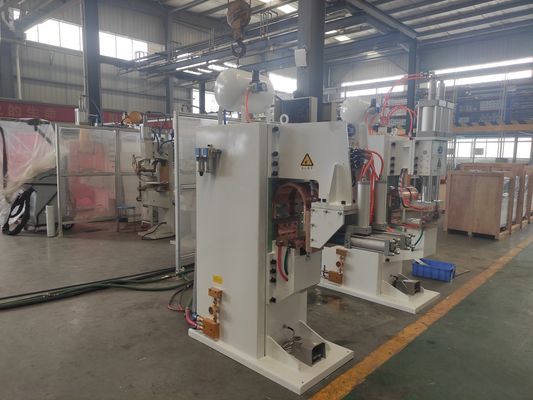

Imagens
Aplicação
