Detalhes do produto:
|
| Product name: | Projection Spot Welding Machine | Application: | Welding Galvanized Sheet |
|---|---|---|---|
| Function: | Projection Welding | Machine type: | Projection Welding Machine |
| Keyword: | AC Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificação: | CE |
| Destacar: | Máquina de soldadura de folhas galvanizadas,Máquina de soldadura por projecção de folhas,Máquina de soldadura de projecção de folhas de resistência |
||

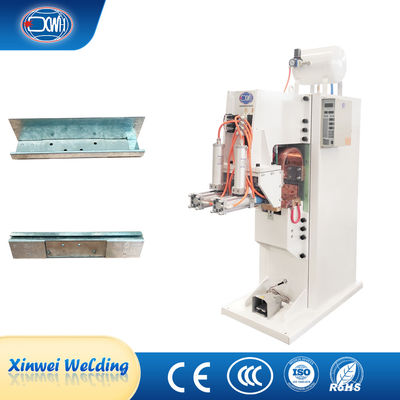

Máquina de soldadura de folhas galvanizadas de projecção estacionária
Descrição do produto
A máquina de soldadura por projecção de folhas metálicas é composta por componentes tais como um quadro, folha condutora, mecanismo de movimento da cabeça de soldadura, componentes de eletrodos, transformador de soldadura (frequência de potência),Controlador de máquina de soldadura, sistema de circuito de ar, sistema de água de arrefecimento, etc.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidade de solda Aço A3 | MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vantagens
1O corpo é concebido para resistência a choques, resistência sísmica e alta rigidez, e é finamente trabalhado para satisfazer a instalação e a resistência à carga de cada componente.Várias costelas de reforço foram soldadas dentro da estrutura para garantir a rigidez do equipamento e a deformação mínima durante o processo de soldagem, assegurando a estabilidade da solda e a segurança da utilização manual.
2O elétrodo superior é pressurizado por um cilindro de pressão gás-líquido, tornando o ajuste de pressão conveniente e preciso.
3O reservatório de reserva de ar dedicado para máquinas de solda é benéfico para reduzir a flutuação da pressão de solda e garantir a estabilidade da força de solda;
4O elétrodo superior move-se horizontalmente para a frente e para trás, e o curso de soldagem e o curso de operação da peça de trabalho são independentes, enquanto o elétrodo inferior é fixo; fácil de operar.
Estrutura do produto

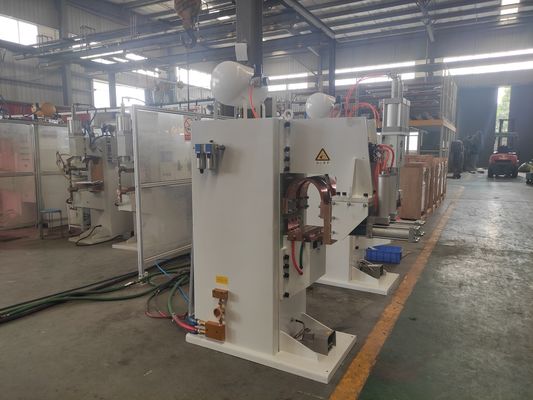

Imagens
Aplicação
