Detalhes do produto:
|
| Product name: | Multi Point Spot Welding Machine | Application: | Metal Spot Welding |
|---|---|---|---|
| Function: | Automatic Welding | Machine type: | Resiatance Pneumatic Projection Welding Machine |
| Feature: | Multi Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificação: | CE |
| Destacar: | Equipamento de soldadura por PLC,Multi equipamento de soldadura principal do ponto,Soldadora de ponto de projecção automática de pórtico |
||

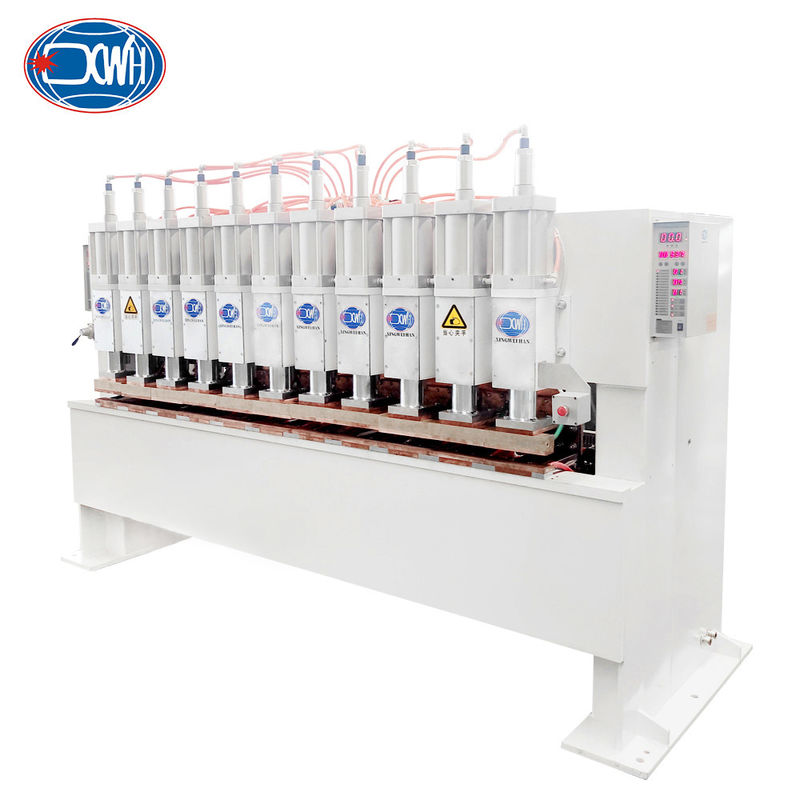

Equipamento de solda por ponto de linha de cabeça multiponto de projeção automática de pórtico
Descrição do produto
A máquina de soldadura automática de pórtico é constituída por um quadro de pórtico, um transformador de soldadura, um dispositivo de transmissão pneumática, eletrodos superiores e inferiores, um sistema de controlo elétrico, um sistema de arrefecimento,e sistema de controlo de funcionamento PLCAdequado para a soldagem, a soldagem cruzada e a soldagem contínua de aço carbono de vários pontos, aço de liga baixa, aço inoxidável, galvanizado, revestido de níquel, malha de guarda, malha de tela,e produtos de arame.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidade de solda Aço A3 | MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vantagens
1O eletrodo superior é pressurizado por um cilindro, tornando o ajuste de pressão conveniente e preciso;
2O condutor secundário adota o método de isolamento superior, com desempenho de isolamento estável e fiável;
3O circuito principal adota componentes de tiristor de alta potência, com fonte de alimentação de saída forte, estável e fiável;
4A operação é controlada por um interruptor de pé, que tem alta produtividade e baixa intensidade de trabalho;
5Adotando um controlador de toque de resposta rápida do microcomputador, controle totalmente digital, interface de operação simples, clara e conveniente.e prevenção eficaz de fenômenos deficiente, tais como dessolventes e falsas soldagens;
Estrutura do produto
Imagens
Aplicação
