Detalhes do produto:
|
| Product name: | Nut Spot Welder Machine | Application: | Spot Welding Machine |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Type: | Manual Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificação: | CE |
| Destacar: | Máquina de soldadura fixa do ponto de alumínio,Soldadores do ponto da resistência do Cnc,Máquina de soldadura fixa da resistência do Cnc |
||

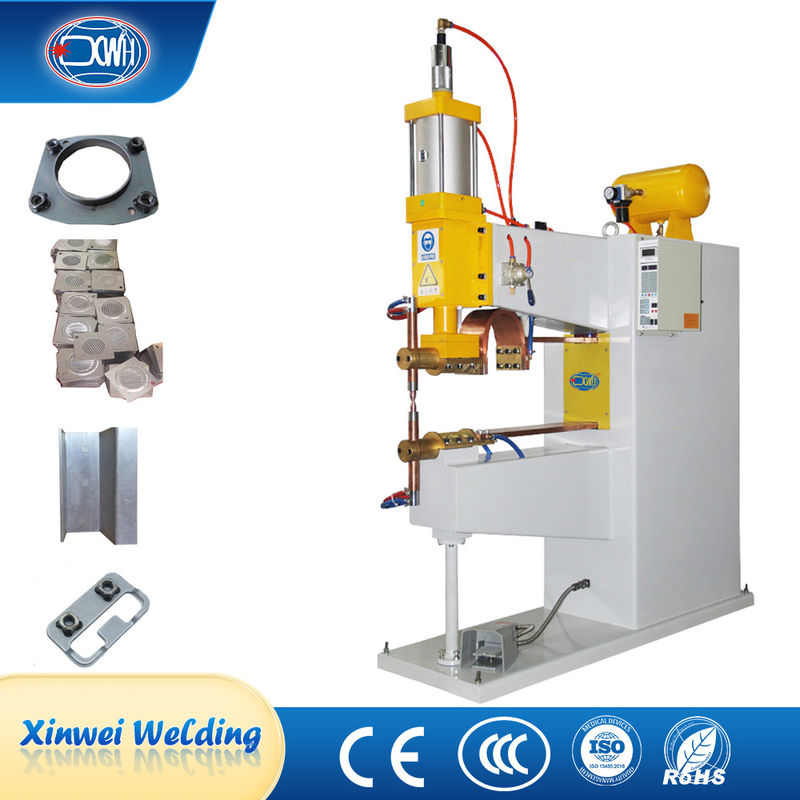

Máquina de solda de ponto fixo de aço inoxidável de alumínio
Descrição do produto
A máquina de soldagem de ponto de projeção de ponto fixo da série DTN é uma máquina de soldagem de duplo propósito produzida pela nossa empresa, usada principalmente para soldagem de aço de baixo carbono, aço inoxidável,e alguns metais negrosPode também realizar a soldagem entre placas, entre placas e porcas e parafusos de soldagem por projecção.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidade de solda Aço A3 | MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Características
1. Corpo: Feito de chapas de aço que são dobradas e soldadas como um todo, com boa rigidez, alta resistência, estrutura razoável e bela aparência.
2Mecanismo de pressão de solda: Adoptando componentes ADK, de qualidade fiável e estável; O cilindro adota um cano de cilindro de liga de alumínio, com uma superfície resistente ao desgaste e longa vida útil;O curso de trabalho é ajustável, utilizando trilhos de guia lineares para orientação, com alta precisão e longa vida útil.
3. Transformador de solda: O transformador de solda é um tipo de concha de três fases, selado com resina epóxi a vácuo,com a bobina primária sendo um enrolamento de disco e a bobina secundária sendo um tubo retangular especialmente fabricado que também serve como dispositivo de resfriamento por água.
4Sistema de circuito de ar (pressurização): O sistema de circuito de ar (pressurização) é composto por um filtro de ar comprimido, uma válvula redutora de pressão, um barómetro, um atomizador de óleo, uma válvula de ar eletromagnética,interruptor do cilindro e do pedal do pé, etc. De acordo com as diferentes necessidades dos utilizadores, não pode haver circulação auxiliar, ou circulação auxiliar controlada mecânica ou eletricamente.
Estrutura do produto

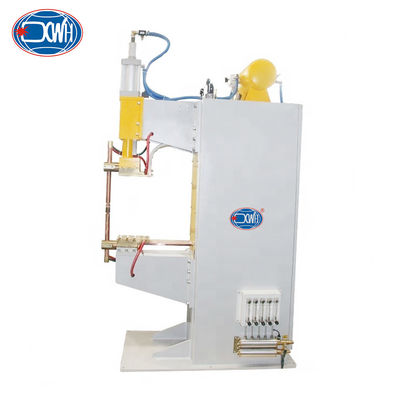

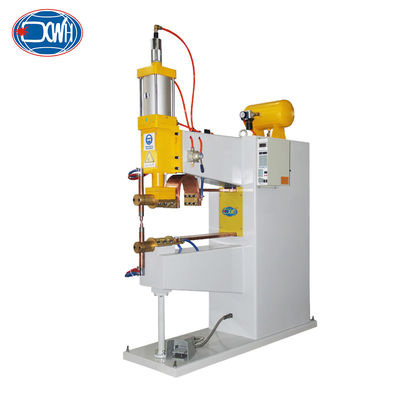

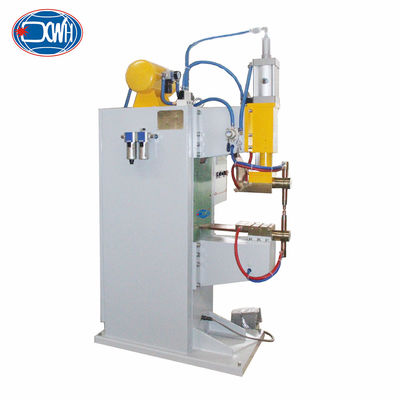

Imagens
Aplicação
