Detalhes do produto:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Mobile Spot Welding Machine | Application: | Automotive Industry |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificação: | Certification |
| Destacar: | Soldador de ponto portátil móvel de alumínio,Soldador de ponto portátil móvel industrial,Máquina de soldadura portátil certificada do ponto |
||
Descrição do produto

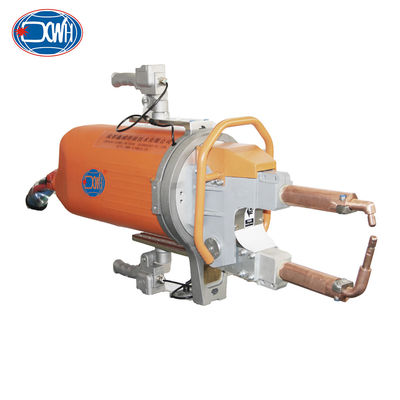

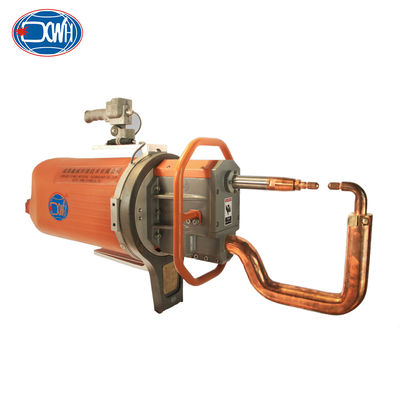

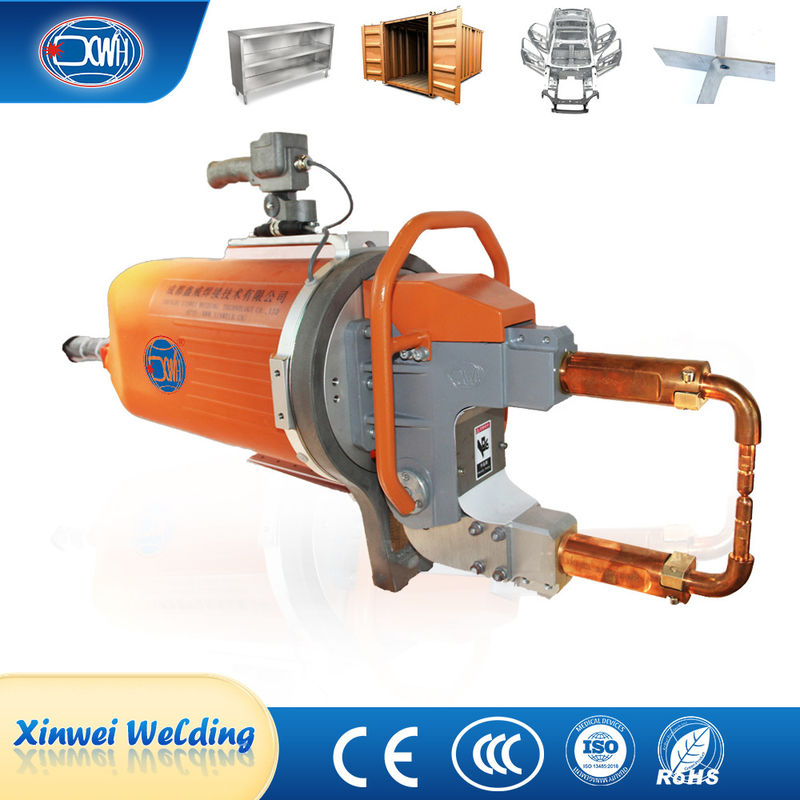

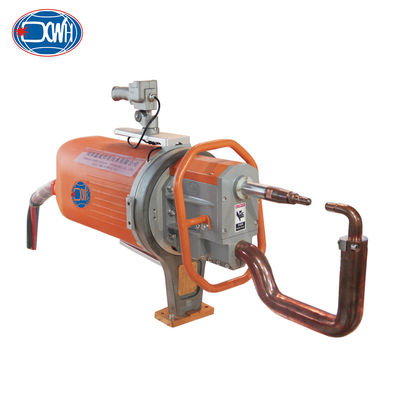

A máquina de soldagem por ponto portátil adota um projeto modular, integrando transformadores de soldagem, cilindros, válvulas solenoides, distribuidores de água e gás, anéis giratórios e hastes de suspensão,sistemas de balançoO circuito elétrico principal adota uma entrada AC de três fases de 380 V/50 Hz,que passa através do silício controlado no controlador e depois para o transformadorApós a redução da tensão pelo transformador, a saída secundária é de baixa tensão (4,75-10V) e de grande corrente (12-20KA) entre os eletrodos.O controlador ajusta o ângulo de condução do silício controlável para ajustar a corrente de saída do transformador para atender aos requisitos das especificações de solda.
| Artigo/modelos | Unidade | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potência a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente máxima de curto-circuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensão de descarga secundária | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltagem a 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distância entre os braços | MM | 120 a 280 | 100 a 300 | 120 a 128 | 100 a 300 | 120 a 280 | 100 a 300 |
| Max.força nos eléctrodos | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.correção | MM | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 |
| Comprimento máximo do braço | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Fluxo de água de arrefecimento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Entrada de energia trifásica, alta frequência de funcionamento, baixa perda de transformador e efeito significativo de poupança de energia.
2O transformador pode ser até 300kva, a marca do tubo secundário do transformador é ABB.
3Pode soldar chapas de alta resistência, alumínio, metal galvanizado e outros materiais, tendo um bom efeito de soldadura.
4Processo mais confiável: a soldagem em corrente contínua é melhor para a maioria dos metais que aplicam soldagem por resistência.
5Melhorar o factor de potência e reduzir os custos de produção.
6. Economia de energia: em comparação com a utilização de baixa frequência, pode reduzir o consumo de energia elétrica.que pode ser facilmente utilizado com grandes pinças de solda automática. Adequado para solda de peças de trabalho grossas e metais altamente condutores, tais como alumínio e todas as chapas de aço galvanizado.Sistemas pequenos e leves podem acelerar o movimento e encurtar os ciclos de trabalho, tornando-os a melhor solução para máquinas/robôs de solda.
Aplicação:
A máquina de soldagem por ponto portátil é amplamente utilizada em automóveis, motocicletas, aviação, componentes estruturais de chapa metálica, equipamentos médicos, máquinas industriais leves,Eletrodomésticos e outros camposE pode soldar chapas de aço carbono, chapas de aço revestidas, chapas de aço inoxidável, chapas de alumínio.
Estruturas gerais
Armas de eléctrodos múltiplos
Utilização e instalação
Aplicação do produto
