Detalhes do produto:
|

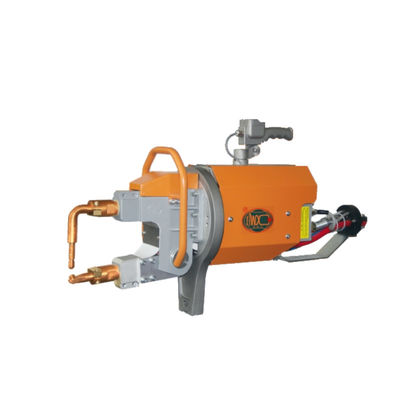

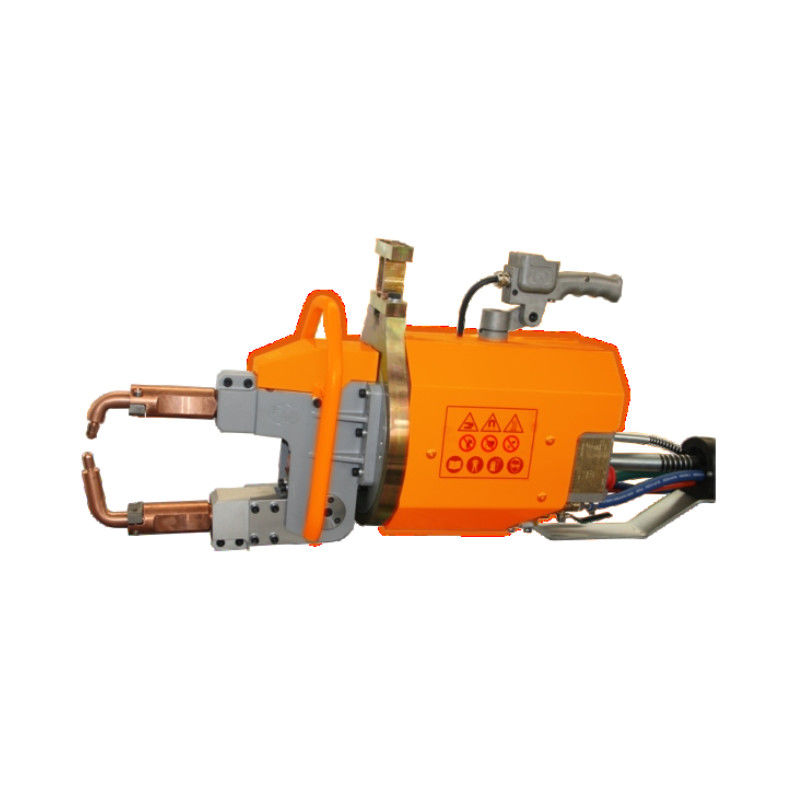

| Product Name: | portable spot welding machine | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Mobile Spot Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Destacar: | Máquina de solda de aço do ponto da resistência,Máquina de solda de aço do CE,máquina de soldadura portátil do ponto 300kva |
||
Descrição do produto
A máquina de soldagem por projeção de ponto de inversor de frequência média é um conjunto de equipamentos de soldagem avançados.As vantagens das máquinas portáteis de soldagem a ponto utilizadas na indústria automóvel são ainda mais evidentesO seu desempenho superior deve-se ao aumento da frequência do seu transformador de soldagem de 50/60 Hz para 1000 Hz, o que reduz muito o peso do material do núcleo de ferro.o diodo retificador no circuito secundário do transformador converte energia elétrica em energia CC para soldaIsto pode melhorar muito o valor do coeficiente de indutividade do circuito secundário, que é um fator importante que leva à perda de energia e pode ser quase ignorado em circuitos de soldagem de CC,Minimizando assim os custos de produção.
| Artigo/modelos | Unidade | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potência a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente máxima de curto-circuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensão de descarga secundária | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltagem a 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distância entre os braços | MM | 120 a 280 | 100 a 300 | 120 a 128 | 100 a 300 | 120 a 280 | 100 a 300 |
| Max.força nos eléctrodos | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.correção | MM | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 |
| Comprimento máximo do braço | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Fluxo de água de arrefecimento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Entrada de energia trifásica, alta frequência de funcionamento, baixa perda de transformador e efeito significativo de poupança de energia.
2O transformador pode ser até 300kva, a marca do tubo secundário do transformador é ABB.
3• Controle de corrente mais preciso e rápido: análise cada vez mais precisa dos parâmetros em comparação com os sistemas de baixa frequência.
4Processo mais confiável: a soldagem em corrente contínua é melhor para a maioria dos metais que aplicam soldagem por resistência.
5. Equilibrar a carga do equipamento de alimentação: A máquina de soldagem de projeção de ponto do inversor de frequência intermediária usa uma fonte de alimentação de três fases e pode armazenar energia.
6A interferência pode ser reduzida no circuito secundário com uma grande área de abertura: a corrente de soldagem é DC, e quando há material indutivo/magnético no enrolamento secundário,Não afetará a soldagem.
Aplicação:
A máquina de soldagem por ponto portátil é amplamente utilizada em automóveis, motocicletas, aviação, componentes estruturais de chapa metálica, equipamentos médicos, máquinas industriais leves,Eletrodomésticos e outros camposE pode soldar chapas de aço carbono, chapas de aço revestidas, chapas de aço inoxidável, chapas de alumínio.
Estruturas gerais
Braços de eléctrodos múltiplos
Utilização e instalação
Aplicação do produto
