Detalhes do produto:
|
| Product Name: | handy spot welding machine | Application: | Automobile Manufacturing |
|---|---|---|---|
| Feature: | Resistance Spot Welding Equipment | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | ||
| Destacar: | Soldador de ponto 31KVA portátil,Automóvel que fabrica o soldador de ponto portátil,Máquina de soldadura portátil do ponto 40KVA |
||
Descrição do produto

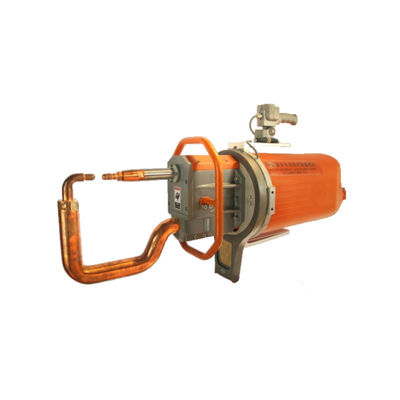

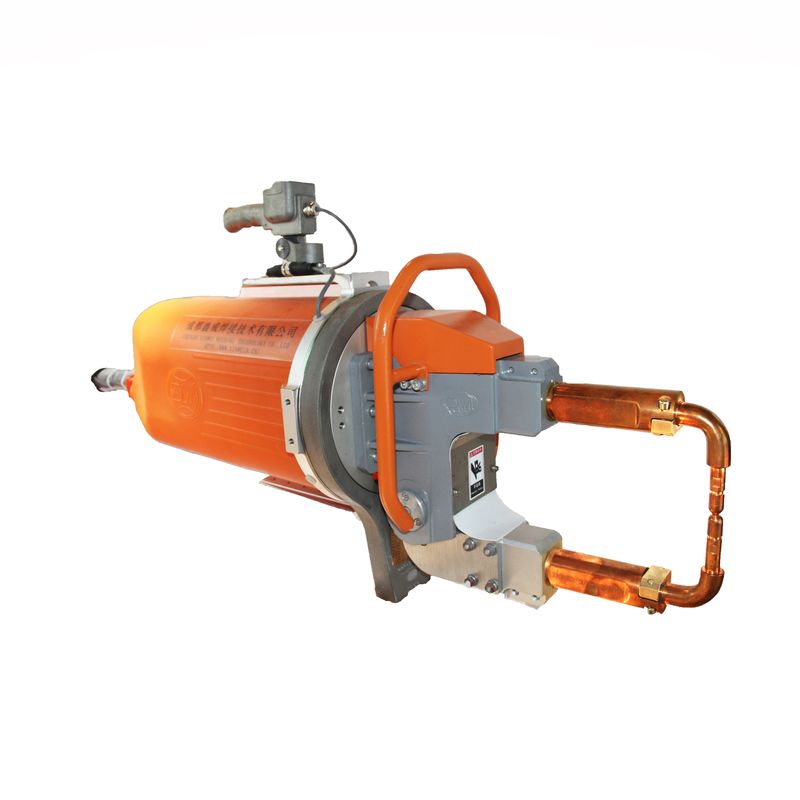

A máquina de soldagem por ponto portátil utiliza o calor de resistência gerado pela corrente que flui através da soldagem como fonte de calor para a soldagem sob pressão.Utilizado principalmente para a solda pontual de peças de aço de baixo teor de carbono de estruturas de chapas finas.
As máquinas portáteis de soldagem pontual são geralmente suspensas no ar e ligadas às pinças de soldagem através de cabos flexíveis.As pinças de soldadura da máquina portátil de soldadura pontual têm várias formas estruturais para escolher, de modo que a máquina de soldagem pontual portátil tem uma forte adaptabilidade para peças grandes que são inconvenientes para mover, peças de trabalho com formas complexas,ou peças de trabalho que devem ser fixadas no dispositivo para solda pontualNo caso da soldadura por pontos de carroçaria de automóveis, o processo de soldadura por pontos para grandes caixas de chapa tem uma ampla gama de aplicações e é um equipamento de soldadura indispensável.
| Artigo/modelos | Unidade | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potência a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente máxima de curto-circuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensão de descarga secundária | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltagem a 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distância entre os braços | MM | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.força nos eléctrodos | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.corrida do cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Comprimento máximo do braço | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Fluxo de água de arrefecimento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1.Peso leve, fácil de operar e poupar energia.
2. pinças de soldagem personalizadas, o braço de soldagem mais longo é 1300mm e o mais curto é 220mm.
3As linhas de energia ligadas, as linhas de controlo, os tubos de entrada de água, os tubos de saída de água e os tubos de gás estão uniformemente ligados.As placas de proteção são fornecidas em ambos os lados do transformador e do cilindro para proteger plenamente a segurança do operador.
4O mecanismo de rotação do disco giratório adota um rolamento de esferas com gaiola, que é flexível na rotação, durável, quase sem desgaste e não requer lubrificação.O dispositivo de regulação da balança dianteira e traseira e o dispositivo de bloqueio do travão são fáceis de operar, rápido, seguro e confiável.
Princípio de funcionamento
A peça de trabalho é pressurizada e energizada entre os elétrodos superior e inferior, e tem soldagem por resistência.
Quando a resistência da parte de solda for R (Ω), a corrente de solda é I (A) e a potência no tempo é t (sec), de acordo com a fórmula:A corrente I que o material metálico com um determinado valor de resistência R passa dentro de um determinado tempo t aquece devido à resistência, e o calor gerado é Q. A corrente de resistência do metal é usada para aquecer o metal fundido, e então o metal é resfriado, cristalizado e conectado sob pressão.Isto chama-se solda de resistência..
Braço de solda pode ser personalizado
Visão geral da estrutura do produto
Esta série de máquinas de soldadura é constituída principalmente por transformador de soldadura, sistema de circuito de gás (pressurização), sistema de circuito de água (refrigeração), pinças de soldadura,Controlador de solda por resistência e mecanismo de movimentoDependendo da forma da peça a soldar e das condições de funcionamento da máquina de soldar, as pinças de soldar têm uma variedade de formas estruturais.
A máquina de soldagem do tipo X é adequada para soldagem no plano horizontal ou próximo do plano horizontal, e a máquina de soldagem do tipo C é adequada para soldagem no plano vertical ou próximo do plano vertical.A forma das pinças de solda pode ser projetada de acordo com os requisitos do utilizador.
Detalhes
Utilização e instalação
Aplicação do produto
