Detalhes do produto:
|
| Product Name: | best portable welding machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Destacar: | Máquina de soldadura da fase monofásica da resistência,Máquina de soldadura da fase 0.5MPA monofásica,Gire o soldador 360 portátil pequeno |
||
Descrição do produto
A máquina de soldagem por ponto portátil utiliza o calor de resistência gerado pela corrente que flui através da soldagem como fonte de calor para a soldagem sob pressão.Utilizado principalmente para a solda pontual de peças de aço de baixo teor de carbono de estruturas de chapas finas.
As máquinas portáteis de soldagem pontual são geralmente suspensas no ar e ligadas às pinças de soldagem através de cabos flexíveis.As pinças de soldadura da máquina portátil de soldadura pontual têm várias formas estruturais para escolher, de modo que a máquina de soldagem pontual portátil tem uma forte adaptabilidade para peças grandes que são inconvenientes para mover, peças de trabalho com formas complexas,ou peças de trabalho que devem ser fixadas no dispositivo para solda pontualNo caso da soldadura por pontos de carroçaria de automóveis, o processo de soldadura por pontos para grandes caixas de chapa tem uma ampla gama de aplicações e é um equipamento de soldadura indispensável.
| Artigo/modelos | Unidade | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potência a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente máxima de curto-circuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensão de descarga secundária | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltagem a 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distância entre os braços | MM | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.força nos eléctrodos | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.corrida do cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Comprimento máximo do braço | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Fluxo de água de arrefecimento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Peso leve, fácil de operar e poupar energia
2Estrutura compacta e fácil manutenção
3A plataforma giratória é equipada com rolamentos e gira 360°
4. pinças de soldagem personalizadas, o braço de soldagem mais longo é 1300mm e o mais curto é 220mm
5. Peças menos desgastadas e desempenho de alto custo
Princípio de funcionamento
A peça de trabalho é pressurizada e energizada entre os elétrodos superior e inferior, e tem soldagem por resistência.
Quando a resistência da parte de solda for R (Ω), a corrente de solda é I (A) e a potência no tempo é t (sec), de acordo com a fórmula:A corrente I que o material metálico com um determinado valor de resistência R passa dentro de um determinado tempo t aquece devido à resistência, e o calor gerado é Q. A corrente de resistência do metal é usada para aquecer o metal fundido, e então o metal é resfriado, cristalizado e conectado sob pressão.Isto chama-se solda de resistência..
Braço de solda pode ser personalizado
Visão geral da estrutura do produto
Esta série de máquinas de soldadura é constituída principalmente por transformador de soldadura, sistema de circuito de gás (pressurização), sistema de circuito de água (refrigeração), pinças de soldadura,Controlador de solda por resistência e mecanismo de movimentoDependendo da forma da peça a soldar e das condições de funcionamento da máquina de soldar, as pinças de soldar têm uma variedade de formas estruturais.

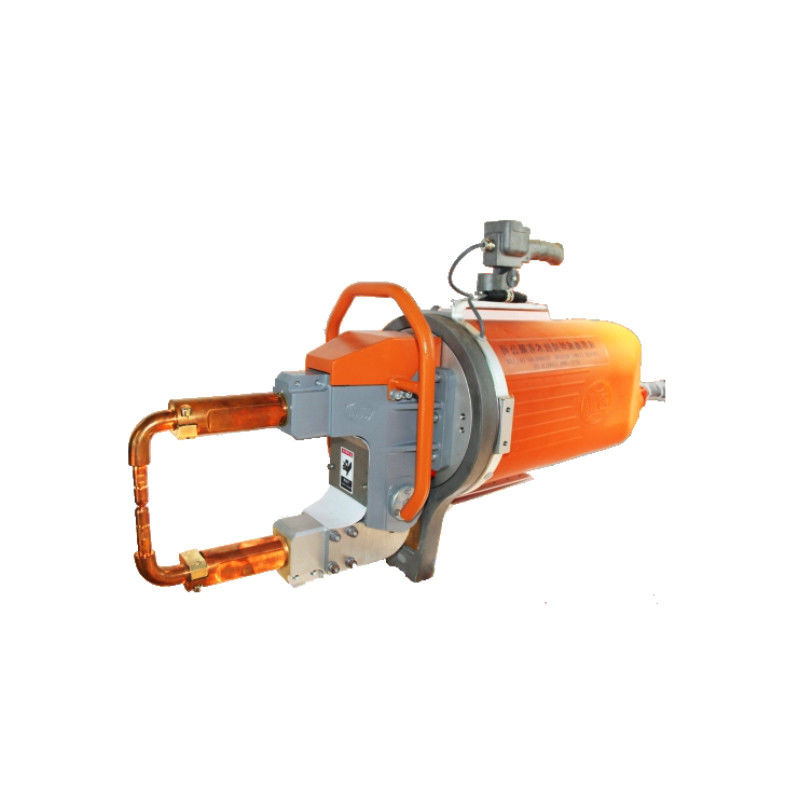

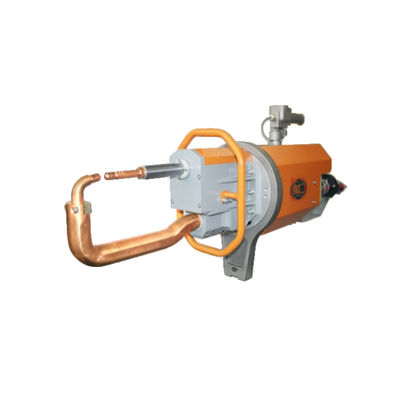

A máquina de soldagem do tipo X é adequada para soldagem no plano horizontal ou próximo do plano horizontal, e a máquina de soldagem do tipo C é adequada para soldagem no plano vertical ou próximo do plano vertical.A forma das pinças de solda pode ser projetada de acordo com os requisitos do utilizador.
Utilização e instalação
Aplicação do produto
