Detalhes do produto:
|
| Product Name: | portable welders for sale | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Destacar: | Máquina de solda portátil móvel,O alumínio datilografa a máquina de solda portátil,auto soldador do ponto do corpo 380V |
||
Descrição do produto

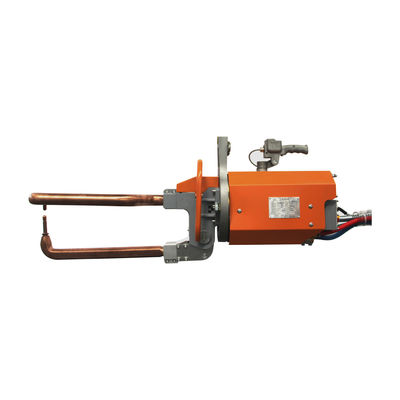

A máquina portátil de soldagem por ponto consiste principalmente num transformador de soldagem, num sistema de condução de gás (balde de ar, válvula solenoide, partes de processamento de fontes de ar),um sistema de arrefecimento do canal de água (tubos de entrada e saída de água), blocos de distribuição), um conjunto de braços de eletrodo (braço de eletrodo, braço de eletrodo curvo, assento do eletrodo, barra de extensão do eletrodo, tampa do eletrodo), um cabo de comando, um mecanismo rotativo suspenso,e um controlador.
| Artigo/modelos | Unidade | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potência a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente máxima de curto-circuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensão de descarga secundária | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltagem a 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distância entre os braços | MM | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.força nos eléctrodos | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.corrida do cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Comprimento máximo do braço | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Fluxo de água de arrefecimento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Peso leve, fácil de operar e poupar energia
2Estrutura compacta e fácil manutenção
3A plataforma giratória é equipada com rolamentos e gira 360°
4. pinças de soldagem personalizadas, o braço de soldagem mais longo é 1300mm e o mais curto é 220mm
5. Peças menos desgastadas e desempenho de alto custo
Princípio de funcionamento
A peça de trabalho é pressurizada e energizada entre os elétrodos superior e inferior, e tem soldagem por resistência.
Quando a resistência da parte de solda for R (Ω), a corrente de solda é I (A) e a potência no tempo é t (sec), de acordo com a fórmula:A corrente I que o material metálico com um determinado valor de resistência R passa dentro de um determinado tempo t aquece devido à resistência, e o calor gerado é Q. A corrente de resistência do metal é usada para aquecer o metal fundido, e então o metal é resfriado, cristalizado e conectado sob pressão.Isto chama-se solda de resistência..
Braço de solda pode ser personalizado
Visão geral da estrutura do produto
Esta série de máquinas de soldadura é constituída principalmente por transformador de soldadura, sistema de circuito de gás (pressurização), sistema de circuito de água (refrigeração), pinças de soldadura,Controlador de solda por resistência e mecanismo de movimentoDependendo da forma da peça a soldar e das condições de funcionamento da máquina de soldar, as pinças de soldar têm uma variedade de formas estruturais.

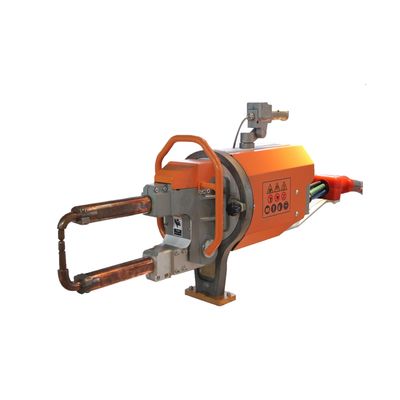

A máquina de soldagem do tipo X é adequada para soldagem no plano horizontal ou próximo do plano horizontal, e a máquina de soldagem do tipo C é adequada para soldagem no plano vertical ou próximo do plano vertical.A forma das pinças de solda pode ser projetada de acordo com os requisitos do utilizador.
Aplicação do produto
