Detalhes do produto:
|
| Product name: | Dc Inverter Precision Steel Door Aluminum Stud Multi Head Spot Welding Machine | Welding Material: | Steel Copper Aluminum Etc |
|---|---|---|---|
| Function: | Car Fuel Tank Spot Weldinng | Machine type: | Resistance Welding Machine |
| Advantage: | Welding Firmly | Keyword: | Multi Head Spot Welding Machine |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Destacar: | Multi CE principal da máquina de soldadura do ponto,Máquina de soldadura da resistência 200KVA,Máquina de soldadura da resistência do inversor da C.C. |
||
Dc Inverter Precision Steel Door Aluminum Stud Multi Head Spot Welding Machine (Machina de solda de pontos de cabeça múltipla)
Introdução ao produto
A máquina de soldagem por pontos multi-cabeça é constituída principalmente por corpo da máquina, transformador, plataforma de soldagem por projecção superior e inferior (máquina de soldagem por projecção especial),Corpo do braço de solda superior e inferior (máquina especial de solda pontual), sistema de circuito de gás (pressurização), sistema de circuito de água (refrigeração), controlador e interruptor manual.
Parâmetros técnicos
| Modelos/artigo | DN ((B) - 100 | D(N) B--160 | D(N) B--200 | D ((N) B-250 |
| Potência nominal (KVA) | 100 | 160 | 200 | 250 |
| Entrada de potência ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente máxima de curto-circuito (KA) | 30 | 40 | 40 | 45 |
| Força máxima (N) | 6000 | 6000 | 10000 | 15000 |
| comprimento do eléctrodo ((MM) | 450 | 450 | 450 | 500 |
| Duração de trabalho ((MM) | 80 | 80 | 80 | 80 |
| Consumo de refrigeração ((L/min) | 20 | 20 | 20 | 20 |
| Capacidade máxima de solda ((MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1. A corrente de solda é de corrente contínua. Quando existem materiais indutivos/magnéticos no enrolamento secundário, a solda não será afetada;
2O corpo da máquina de soldadura estacionária é fundido pela chapa de aço espessada e o corpo é estável.
3Os eletrodos superior e inferior são feitos de materiais altamente condutores com pressão auxiliar, que tem bom efeito de soldagem e alta eficiência.O sistema interno de refrigeração por água pode reduzir a temperatura de solda.
4A soldadora spot pode armazenar até 15 grupos de modos de soldadura, que podem satisfazer os requisitos de diferentes peças de trabalho.
Principais estruturas
Princípio de funcionamento
O controlo do tempo de "pressurização", "soldadura", "manutenção", "descanso" e outros procedimentos no processo de soldadura da peça de trabalho é completado pelo regulador de tempo no controlador de soldadura pontual.O tempo necessário para cada procedimento e o tamanho da corrente de solda (i.e. "especificações de solda") devem ser definidas antecipadamente.
Quando a máquina de soldagem está soldagem, primeiro colocar a peça de trabalho entre o eletrodo das pinças de soldagem, em seguida, pressione o interruptor manualmente, o programa de "pressurização" inicia, a válvula solenoide atua,e o ar comprimido entra no cilindro da máquina de soldadura para fazer o eletrodo das pinças de soldadura agir, e depois pressionar a peça de trabalho com força;Começa o processo de "soldadura"Neste momento, a bobina primária do transformador de solda é ligada à fonte de alimentação através do tiristor acionado (cujo ângulo de condução é controlável),e a corrente de solda secundária é gerada para soldar a peça de trabalhoApós o procedimento de "soldadura", o tiristor é desligado, a bobina primária do transformador é desligada e a máquina de soldadura entra no procedimento de "manutenção";Após a pressão ser mantida por um período de tempoNo momento em que a válvula de solenoide é desconectada, o eletrodo superior liberta a peça de trabalho e a máquina de soldagem entra no procedimento de "descanso".

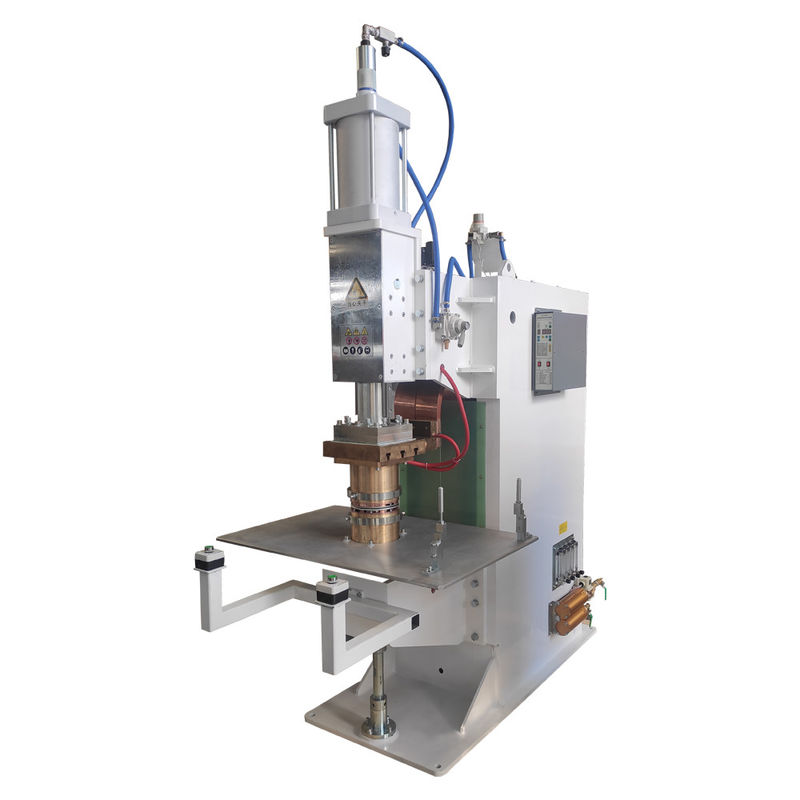

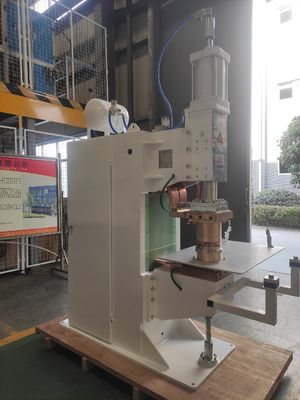

Imagens de referência
Aplicação
