Detalhes do produto:
|
| Product Name: | portable Resistance Welding Machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | 220V/380V Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Destacar: | Máquina de soldadura por ponto de resistência do inversor CNC,Máquina de soldadura de ponto de fio automático portátil,Soldador de ponto portátil manual de 220 V |
||
Descrição do produto

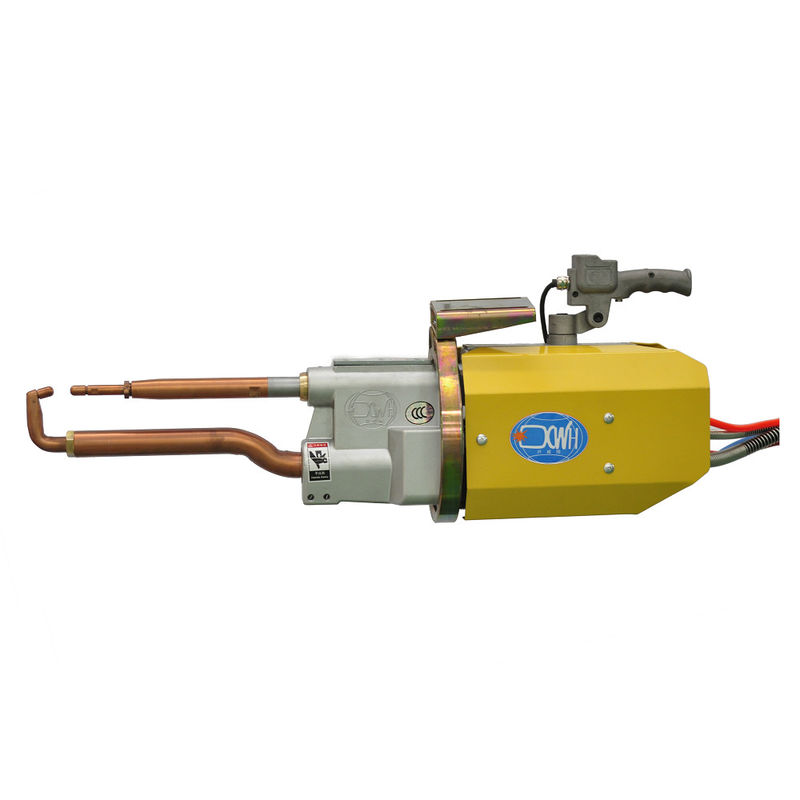

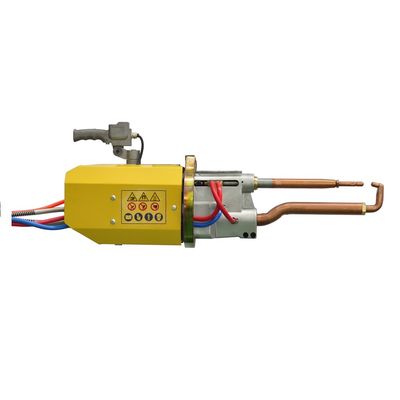

A máquina de soldadura por ponto portátil utiliza o método de soldadura por resistência, em que as peças de soldadura são montadas em juntas e pressionadas entre dois elétrodos colunares.e o metal básico é derretido por calor de resistência para formar juntas de solda.
| Artigo/modelos | Unidade | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potência a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente máxima de curto-circuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensão de descarga secundária | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltagem a 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distância entre os braços | MM | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.força nos eléctrodos | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.corrida do cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Comprimento máximo do braço | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Fluxo de água de arrefecimento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Peso leve, fácil de operar e poupar energia
2Estrutura compacta e fácil manutenção
3A plataforma giratória é equipada com rolamentos e gira 360°
4. pinças de soldagem personalizadas, o braço de soldagem mais longo é 1300mm e o mais curto é 220mm
5. Peças menos desgastadas e desempenho de alto custo
Princípio de funcionamento
A peça de trabalho é pressurizada e energizada entre os elétrodos superior e inferior, e tem soldagem por resistência.
Quando a resistência da parte de solda for R (Ω), a corrente de solda é I (A) e a potência no tempo é t (sec), de acordo com a fórmula:A corrente I que o material metálico com um determinado valor de resistência R passa dentro de um determinado tempo t aquece devido à resistência, e o calor gerado é Q. A corrente de resistência do metal é usada para aquecer o metal fundido, e então o metal é resfriado, cristalizado e conectado sob pressão.Isto chama-se solda de resistência..
Braço de solda pode ser personalizado
Soldadura no processo de soldadura
O processo de trabalho principal desta máquina de soldadura é composto por quatro procedimentos básicos: pressurização, soldadura, manutenção e repouso, podendo ser adicionados procedimentos adicionais, se necessário.
Soldadura: após um certo atraso, o tiristor (elemento controlado por silício) do controlador é ligado e ligado,o lado primário do transformador recebe corrente primária controlada, e o lado secundário do transformador gera corrente de soldagem, que atinge o elétrodo através do circuito secundário para aquecer a peça,que resulte na fusão no contacto com a peça de trabalhoEste processo é chamado de "soldagem", e os parâmetros do processo são o tempo de soldagem, corrente de soldagem e pressão do eletrodo
