Detalhes do produto:
|
| Product name: | Full Automatic Fire-proof Door Stationary Spot Welders | Welding Material: | Steel Copper Aluminum |
|---|---|---|---|
| Feature: | Stable Welding Current | Machine type: | Resistance Welding Machine |
| Application: | Industrial | MOQ: | 1 set |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Destacar: | Mesh Inverter Spot Welder Head,máquinas de solda 200kva industriais de alumínio |
||
Inversor de malha comprar alumínio tipos industriais de máquinas de soldagem
Introdução ao produto
A máquina de soldagem de ponto estacionária é personalizada para porta à prova de fogo. máquina de soldagem é composto por rack, plataforma de movimento da peça de trabalho, máquina de soldagem mecanismo de movimento, eletrodos superior e inferior,Transformador de solda, controlador da máquina de solda, controlador PLC, sistema de circuito de ar, sistema de circuito de água de arrefecimento e outros componentes.
Parâmetros técnicos
| Modelos/artigo | D(N) B--160 | D(N) B--200 | D ((N) B-250 |
| Potência nominal (KVA) | 160 | 200 | 250 |
| Entrada de potência ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente máxima de curto-circuito (KA) | 40 | 40 | 45 |
| Força máxima (N) | 6000 | 10000 | 15000 |
| comprimento do eléctrodo ((MM) | 450 | 450 | 500 |
| Duração de trabalho ((MM) | 80 | 80 | 80 |
| Consumo de refrigeração ((L/min) | 20 | 20 | 20 |
| Capacidade máxima de solda ((MM) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1. Estrutura da máquina estável para cima e para baixo dos eletrodos aplicam o modo de pressão com curso auxiliar. A eficiência de soldagem é muito maior.
2O transformador da máquina de soldadura adota a máquina de soldadura de resistência especial, a fatia de aço de silício é caracterizada por alta magnetismo: o interior é resfriado por água por força;maior potência e alta relação de função.
3. Controlado por micro-computador e pode salvar no máximo 16 conjuntos de configurações de soldagem, o que é bastante conveniente para diferentes tipos de chapas de soldagem.
4. Pode ser amplamente utilizado em porcas, pernos, ferramentas de trânsito, itens domésticos, carros. E pode ser soldado aço de baixo carbono, aço inoxidável, aço revestido, fio de metal não ferroso, folha, tubo, etc.
Estrutura
Componentes da máquina de soldar:
A máquina de soldadura a ponto de porta de incêndio consiste num quadro, numa plataforma móvel da peça de trabalho, num mecanismo móvel da máquina de soldadura, em elétrodos superiores e inferiores, num transformador de soldadura,e um controlador de máquina de soldadura, controlador PLC, sistema de circuito de ar, sistema de circuito de água de arrefecimento e outros componentes.
Mecanismo de transmissão pneumática:
Quando a máquina de soldagem a ponto da porta de incêndio é utilizada para a soldagem, a descida do elétrodo superior e a prensagem da soldagem são realizadas pelo mecanismo de transmissão pneumática,O mecanismo é composto por cilindro, pistão, vara de guia, anel de vedação, anel de vedação, etc.
Sistema de circuito de ar:
O sistema de circuito de ar é composto por válvula de esfera, filtro de ar, válvula redutora de pressão, atomizador de óleo, válvula de ar eletromagnética, cilindro, etc.
Princípio de funcionamento
Instalar a peça de trabalho: o bloco de posicionamento traseiro e o bloco de posicionamento direito são utilizados como bloco de posicionamento de referência.Outros blocos de posicionamento podem ser ajustados perto da peçaO bloco de posicionamento lateral flutuante prende a estrutura da peça de trabalho e o painel juntos para evitar o deslocamento do ponto de solda.(O parafuso de fixação manual fixa a peça de trabalho no bloco de posicionamento flutuante lateral).
Soldadura: depois de pressionado o interruptor de arranque (automático), o programa controla automaticamente a ação do equipamento para completar o produto até que o botão de parada seja pressionado.
Funções do sistema de controlo
As funções específicas são as seguintes:
1. múltiplos programas de soldagem: pode armazenar 250 programas de soldagem para os utilizadores chamarem.
2A função de contagem: pode monitorizar não só o número de pontos de solda, mas também o número de peças de trabalho, o que pode facilitar a compreensão da eficiência do trabalho.
3- mono/contínua: a soldagem pode ser ajustada conforme necessário para satisfazer as exigências especiais de diferentes peças de trabalho.
4Diagnóstico de falhas e função de protecção automática: durante o processo de trabalho, o controlador desliga automaticamente a saída quando detecta condições anormais,e indicar a causa da falha.

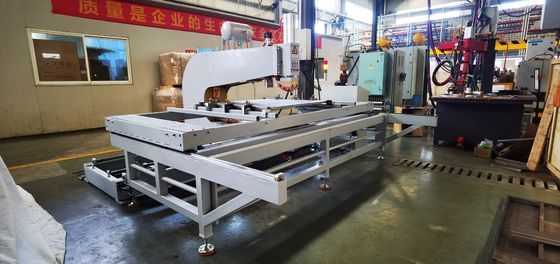

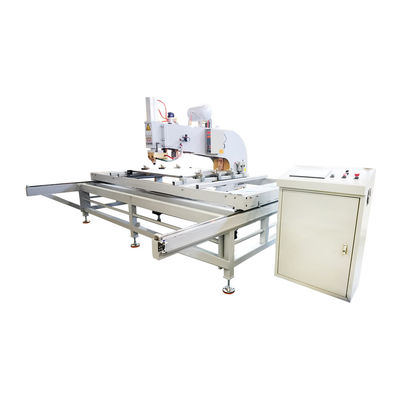

Imagens
Aplicação
