Detalhes do produto:
|
| Product Name: | Portable Spot Welder | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance Welding Machine | Application: | Car Manufacturing |
| Type: | Manual Spot Welding | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificação: | Certification |
| Destacar: | Soldador móvel de alumínio do ponto da resistência,Soldador móvel de alumínio portátil,Máquina de solda 60KVA portátil |
||
Descrição do produto

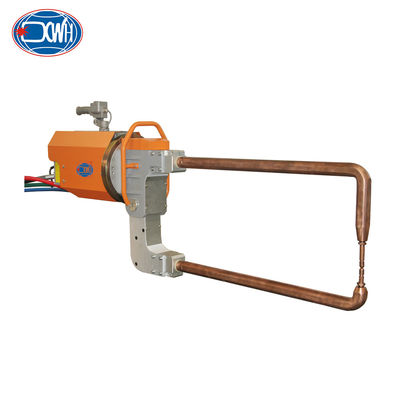

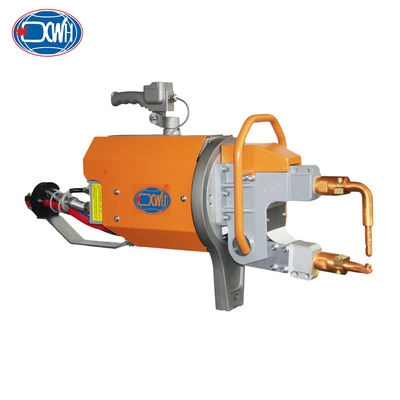

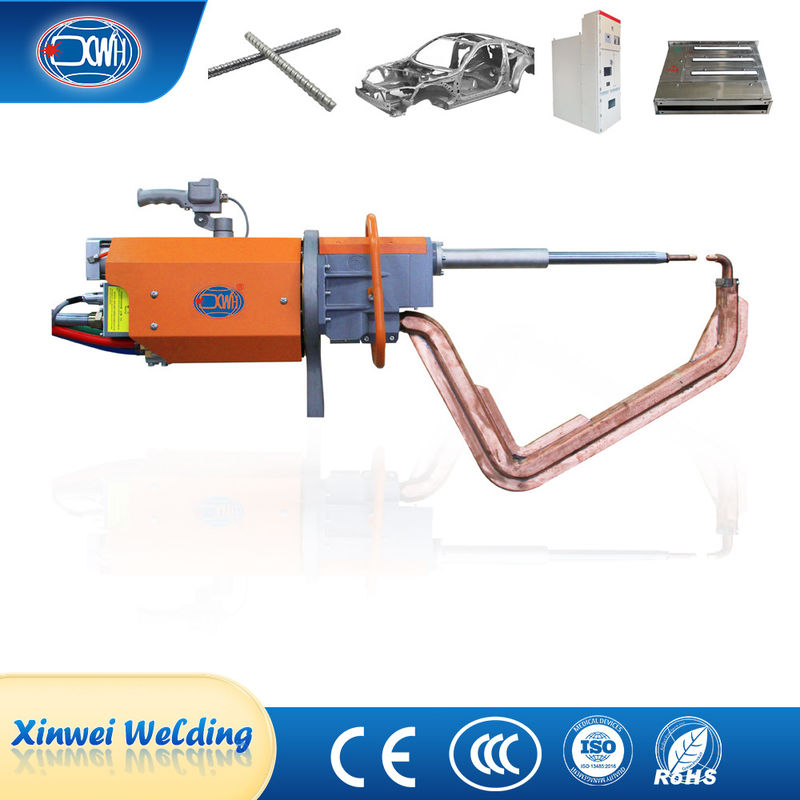

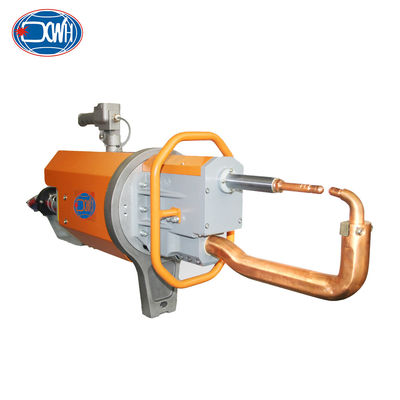

A máquina de soldagem por ponto portátil integra dispositivos relacionados, tais como transformadores de soldagem, cilindros, válvulas solenoides, distribuidores de água e gás, anéis rotativos e hastes de suspensão, sistemas de balanço,e alças de comandoO circuito principal eléctrico adota uma entrada AC de fase única 380V/50HZ, que é alimentada através do silício controlado no controlador e, em seguida, para o transformador.Após ser reduzido pelo transformador, a saída secundária é de baixa tensão (4,75-10V) e grande corrente (12-20KA) entre os eletrodos.O controlador ajusta o ângulo de condução do silício controlável para ajustar a corrente de saída do transformador para atender aos requisitos das especificações de solda.
| Artigo/modelos | Unidade | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potência a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente máxima de curto-circuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensão de descarga secundária | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltagem a 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distância entre os braços | MM | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.força nos eléctrodos | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.corrida do cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Comprimento máximo do braço | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Fluxo de água de arrefecimento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Pequeno, fácil de operar e de poupar energia/ Operação conveniente e economia de energia.
2A estrutura é compacta e fácil de manter/estrutura simples e manutenção conveniente/estrutura compacta e manutenção amigável.
3Os soldadores pontuais portáteis podem girar 360°, uma vez que a plataforma giratória está configurada com rolamentos.
4. pinças de soldagem personalizadas, o braço de soldagem mais longo é 1300mm e o mais curto é 220mm.
5A estrutura do corpo é forte e resistente a danos.
Aplicação:
A máquina de soldagem por ponto portátil é amplamente utilizada na fabricação de automóveis, manutenção, eletrodomésticos, portas e janelas, agricultura,Indústrias siderúrgicas de construção e outras indústrias metalúrgicas.
Princípio de Soldadura da Soldadura de Resistência Elétrica
A solda é pressionada entre dois elétrodos de coluna e aquecida por eletricidade, de modo que a solda derrete no contato e forma uma pepeta.a solda é solidificada e cristalizada sob pressão para formar um ponto de solda densoA soldagem por pontos é adequada para a soldagem de placas finas (lap) e barras de aço. É amplamente utilizada na produção de automóveis, aeronaves, eletrônicos, instrumentos e necessidades diárias.
Estruturas gerais
Armas de eléctrodos múltiplos
Utilização e instalação
Imagens
