Detalhes do produto:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Destacar: | Soldador de alumínio portátil do ponto,soldador 220v de alumínio portátil,Máquina de soldadura portátil do ponto 1KHZ |
||
Descrição do produto

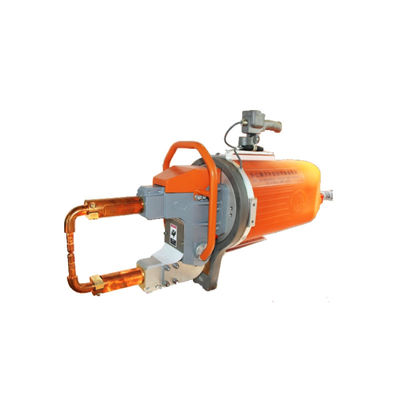

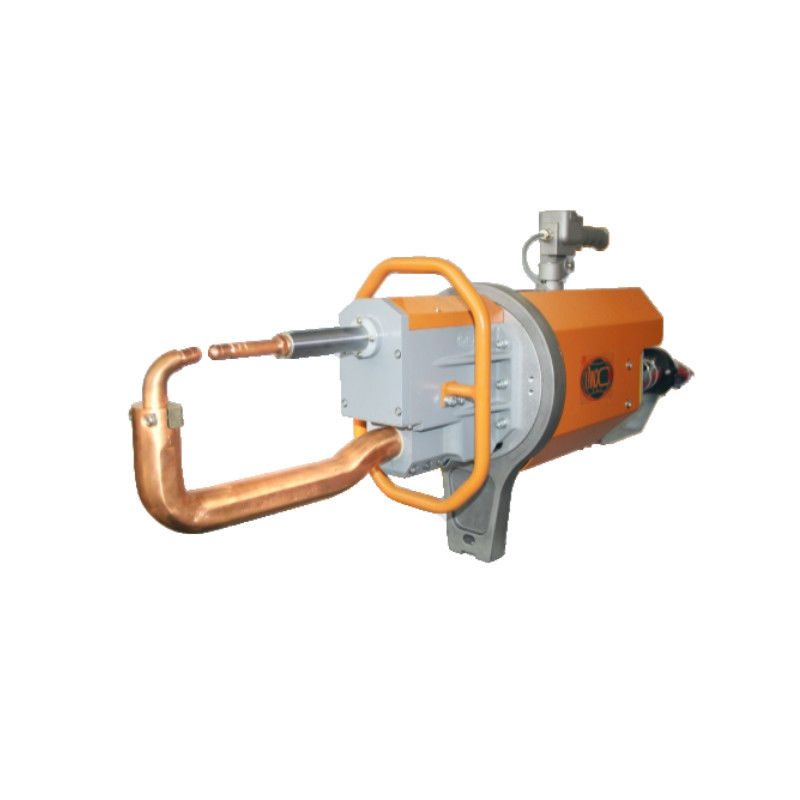

A máquina de soldagem por ponto portátil adota um projeto modular, integrando dispositivos relevantes, tais como transformadores de soldagem, cilindros de ar, válvulas eletromagnéticas, distribuidores de água e gás,Anéis giratórios e suspensóriosO circuito elétrico principal utiliza uma entrada AC de três fases 380V/50HZ.A energia AC de três fases torna-se energia DC através de um circuito de retificação, e depois passa por um circuito de inversor composto por dispositivos de comutação de potência (IGBTs) para se tornar uma saída de onda quadrada AC de frequência intermediária de 1KHZ. Depois de ser reduzido por um transformador,A energia AC de três fases é retificada em alimentação de corrente contínua para o elétrodo para soldar a peça de trabalhoO controlador de inversor de frequência intermediário utiliza feedback de corrente e modulação de largura de pulso (PWM) para obter uma saída de corrente estável para atender aos requisitos das especificações de soldagem.
| Artigo/modelos | Unidade | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potência a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente máxima de curto-circuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensão de descarga secundária | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltagem a 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distância entre os braços | MM | 120 a 280 | 100 a 300 | 120 a 128 | 100 a 300 | 120 a 280 | 100 a 300 |
| Max.força nos eléctrodos | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Duração de funcionamento | MM | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 | 15 a 45 | 15 a 25 |
| Max.correção | MM | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 | 50 a 120 | 60/100/140 |
| Comprimento máximo do braço | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornecimento de ar comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Espessura máxima da chapa de aço leve com braço de comprimento mínimo | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Com braços de 500 mm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Com braços de comprimento máximo | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo do fio transversal | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Diminuição da pressão da água de arrefecimento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Fluxo de água de arrefecimento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* A distância, o ângulo e o comprimento do braço de soldadura podem ser feitos de acordo com os pedidos dos clientes.
Características:
1. Entrada de energia trifásica, alta frequência de funcionamento, baixa perda do transformador e efeito significativo de poupança de energia
2O transformador pode ser até 300kva, o transformador de tubos secundários marca é ABB
3. Pode soldar chapas de alta resistência, alumínio, metal galvanizado e outros materiais, tendo um bom efeito de soldadura
4A corrente de soldagem é de corrente contínua, com alta precisão de controlo, corrente de saída estável, baixa indutividade e pouco salpicamento
5Uma concha de plástico totalmente fechada é mais segura.
6O controlador pode controlar duas pinças de solda.
7Autoadapta-se à espessura da chapa da peça
Aplicação:
A máquina de soldagem por ponto portátil é amplamente utilizada em automóveis, motocicletas, aviação, componentes estruturais de chapa metálica, equipamentos médicos, máquinas industriais leves,Eletrodomésticos e outros camposE pode soldar chapas de aço carbono, chapas de aço revestidas, chapas de aço inoxidável, chapas de alumínio.
Estruturas gerais
Braços de eléctrodos múltiplos
Utilização e instalação
Aplicação do produto
